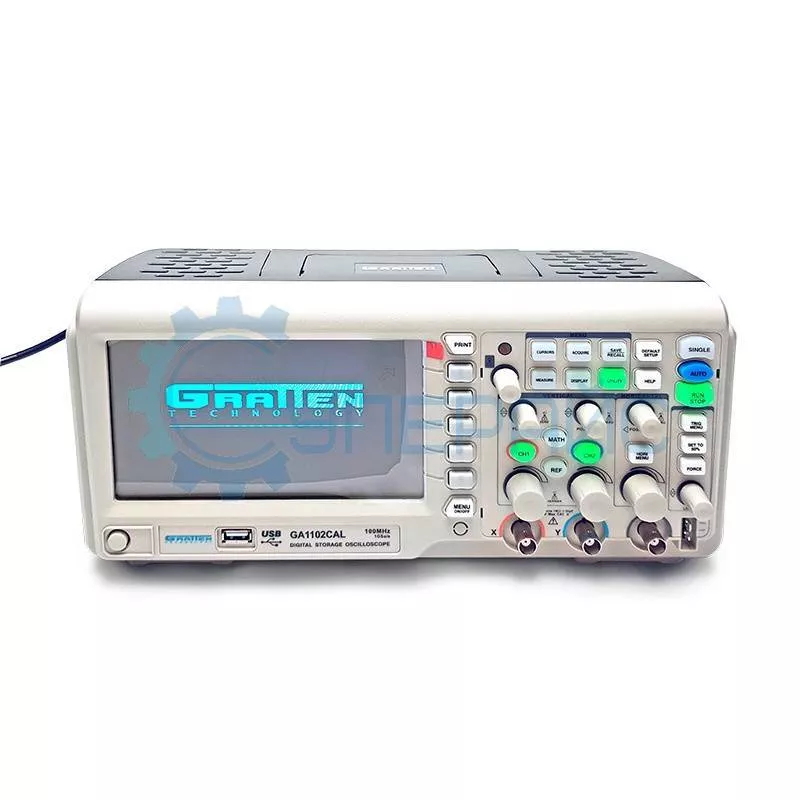

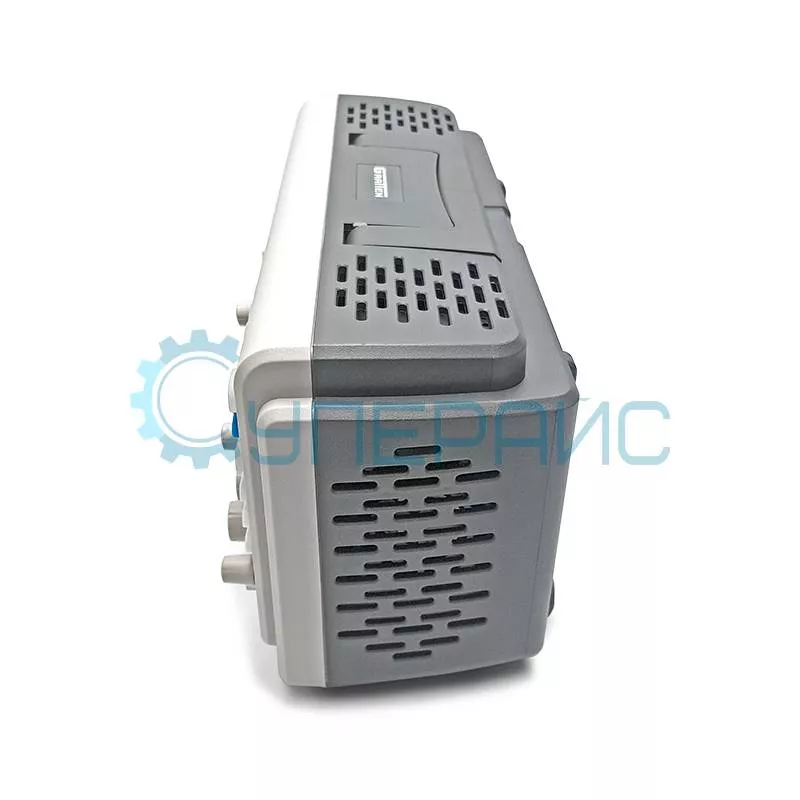

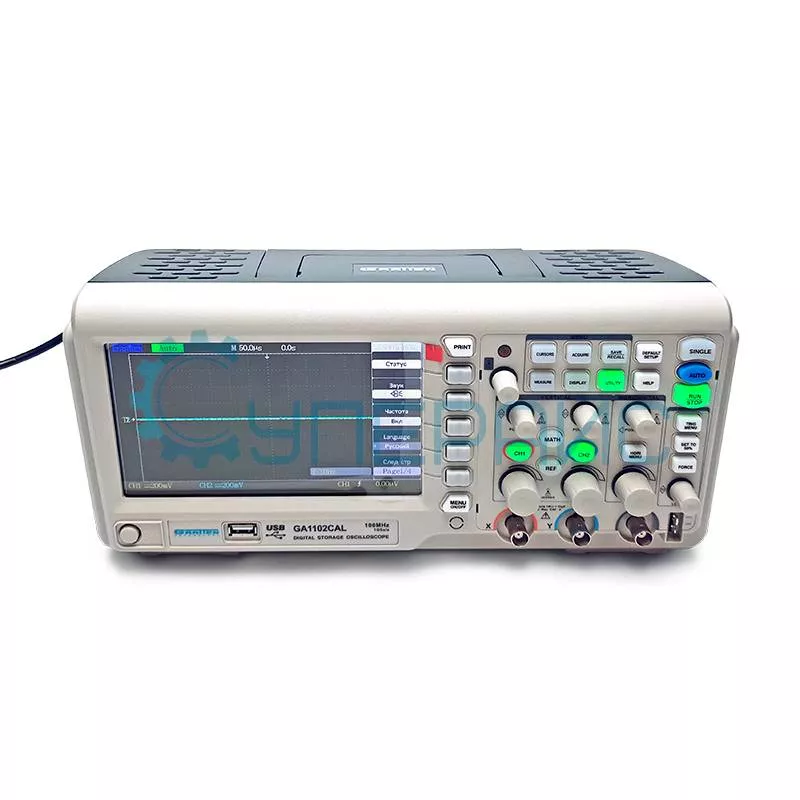

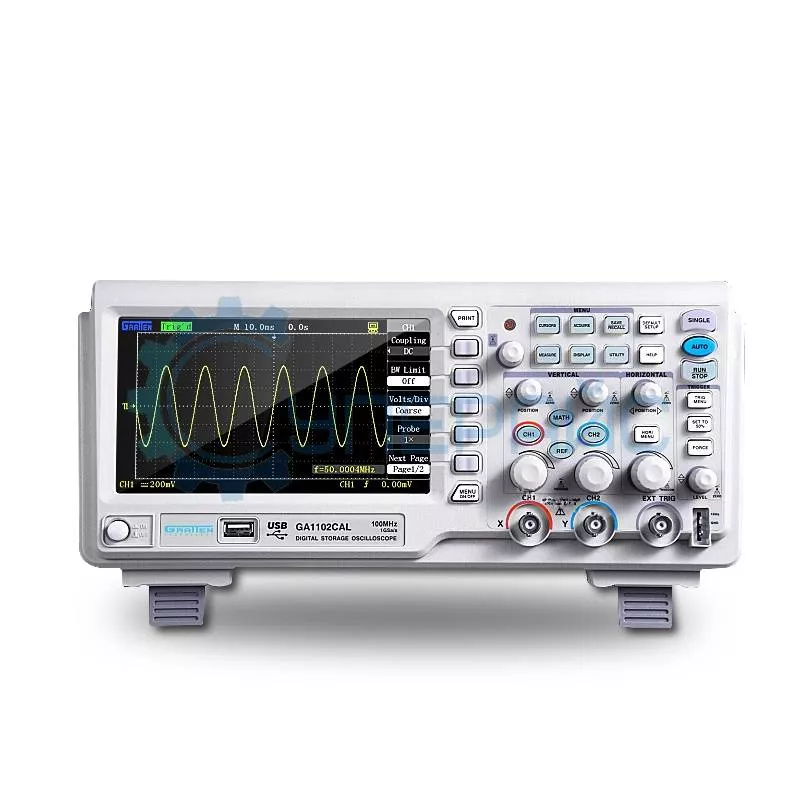

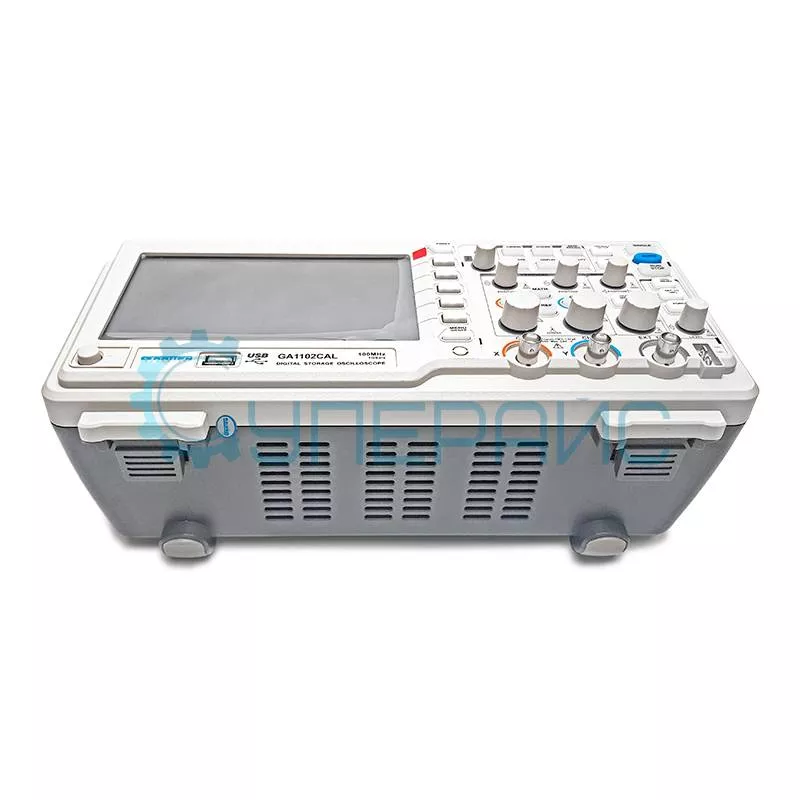

Цифровой осциллограф Atten (Gratten) GA1102CAL (2 канала х 100 МГц)
ВНИМАНИЕ! Производство цифрового осциллографа Atten (Gratten) GA1102CAL (2 канала х 100 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф OWON XDS2102
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ATTEN GA1102CAL
| Характеристики осциллографа | |
| Количество каналов | 2 канала + внешний запуск |
| Частота дискретизации | одноканальный режим – 1 ГВыб/с двухканальный режим – 500 МВыб/с |
| Пропускная способность | 100 МГц |
| Объем памяти | 40 Кб |
| Входящий сигнал | |
| Режим входа А1 и А2 | DC, AC, земля |
| Входной импеданс | 1 МОм ±2% параллельно с 16 ± 3 пФ |
| Точность | ± 3% |
| Максимальное входное напряжение | 400 В (DC+AC пик, 1 МОм входной импеданс) |
| Горизонтальная система | |
| Интерполяция | Sin(x)/x |
| Коэффициент развертки | 2 нс/дел - 50 с/дел |
| Вертикальная система | |
| Разрешение по вертикали | 8 бит |
| Чувствительность | 2 мВ/дел - 10 В/дел |
| Время нарастания сигнала | ≤ 3,5 нс |
| Система синхронизации | |
| Режимы запуска | по фронту, по видеосигналу, по длительности импульса, задержка, внешняя |
| Режим развертки | автоматический, ждущий, однократный |
| Система измерения | |
| Встроенные функции | частотомер, цифровые фильтры, самописец, режим "годен/негоден" |
| Курсорные измерения | ручной, слежение, автоизмерения |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) |
| Автоматические измерения | 32 параметра, Фурье-анализ, встроенный частотомер |
| Цифровые фильтры | НЧ, ВЧ, полосовой и режекторный |
| Режим покадровой регистрации осциллограмм | запись и воспроизведение до 2500 кадров |
| Хранение произведенных измерений | 16 наборов осциллограмм, 20 групп настроек, память для опорных сигналов |
| Общие характеристики | |
| Дисплей | 7", цветной (TFT), 800 x 480 |

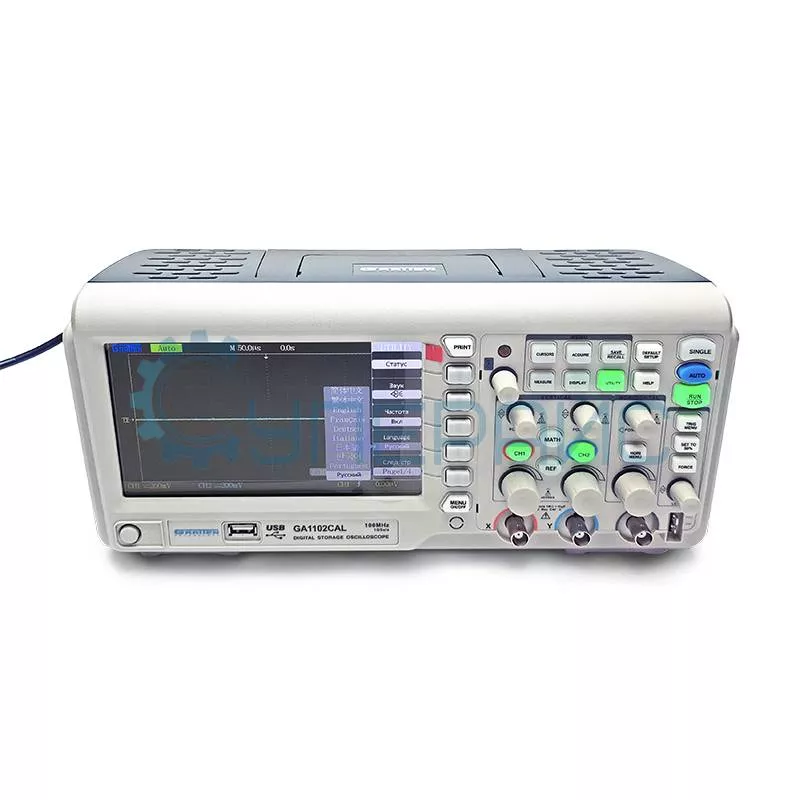

| Многоязыковой пользовательский интерфейс, русский язык | |
| Интерфейс | USB Device, USB Host, RS-232, P/F Out (изолированный) |
| Напряжение - питание | 100 - 240 В, 40 - 440 Гц |
| Габариты | 339 мм х 110,5 мм х 148,5 мм |
| Вес нетто | 2400 г |

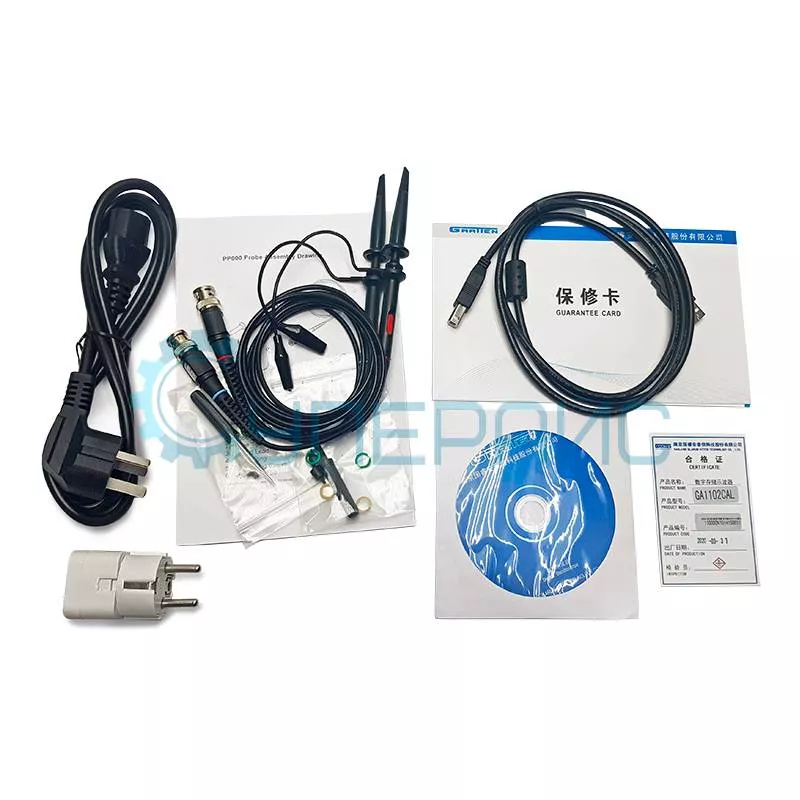

| Комплектация | цифровой осциллограф Gratten (Atten) GA1102CAL– 1 шт |
| осциллографический зонд (1:1, 10:1) – 2 шт подстроечная вилка с кольцами – 1 шт кабель USB – 1 шт сетевой шнур питания – 1 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт | |
Двухканальный цифровой осциллограф Atten (Gratten) GA1102CAL – незаменимый инструмент для тех, кто проектирует, производит или ремонтирует электронное оборудование. Он сочетает в себе прекрасную функциональность, высокие технические характеристики и доступную цену. Прибор поддерживает автоматические (до 32-х параметров) и курсорные измерения, различные режимы синхронизации запуска, имеет расширенные возможности по анализу сигнала. Полоса пропускания до 100 МГц и частота семплирования 1 Гвыб/с осциллографа предоставляют широкие возможности для отладки сложных схем. Надежный и удобный в эксплуатации прибор с глубиной памяти 40 тысяч точек, имеет небольшой вес и размер, высокую временную и температурную стабильность.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
