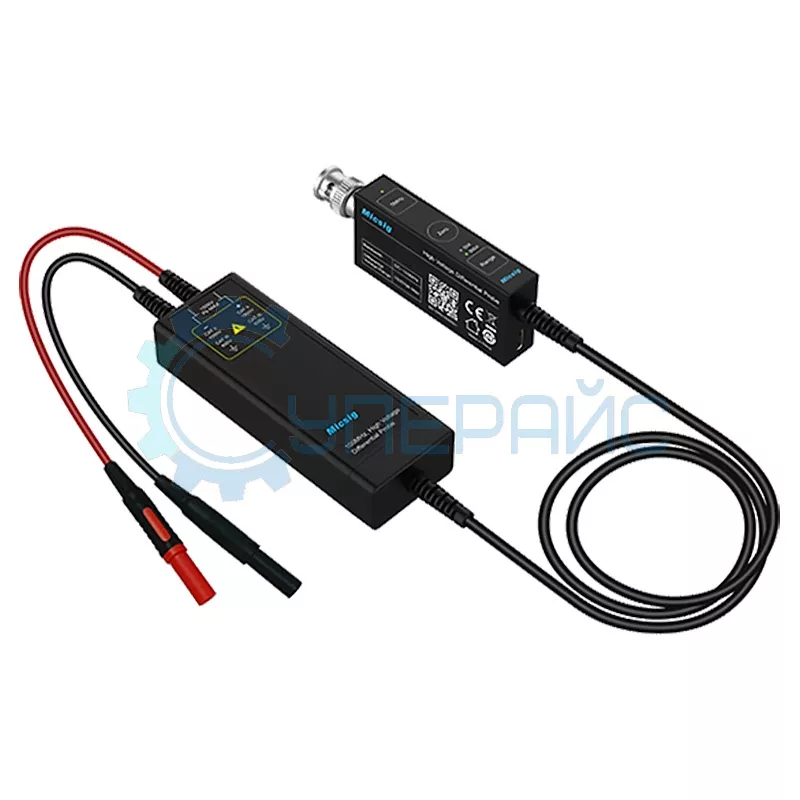

Преобразователь для осциллографа Micsig DP700
Технические характеристики Micsig DP700
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Затухание | 20x / 200x |
| Точность | ± 2 % |
| Максимальное дифференциальное напряжение | 70 В (20x) 700 В (200x) |
| Максимальное входное напряжение | CAT I 600 В CAT II 450 В |
| Шум | 20x: ≤ 0,9 мВ (среднекв) 200x: ≤ 0,4 мВ (среднекв) |
| Коэффициент синфазного отклонения (CMRR) | DC: > -80 дБ 100 КГц: > -60 дБ 10 МГц: > -30 дБ 100 МГц: > -26 дБ |
| Задержка | 20x: 11,99 нс 200x: 12,27 нс |
| Входной импеданс | 16 МОм / 1,5 пФ (дифференциальное) 8 МОм / 3 пФ (между входом и землей) |
| Выходное напряжение | ≤ 3 В |
| Сигнализация превышения диапазона | светодиод мигает, оповещение звуковым сигналом |
| Общие характеристики | |
| Питание | 2 Вт, USB Type-C |
| Длина кабеля | ~ 80 мм (входной) ~ 1200 мм (выходной) |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -30 - 70 °C |
| Влажность | рабочая: 5 - 85 % относительной влажности хранение: 5 - 85 % при температуре ниже 45 °C 5 - 45 % при температуре выше 40 °C |

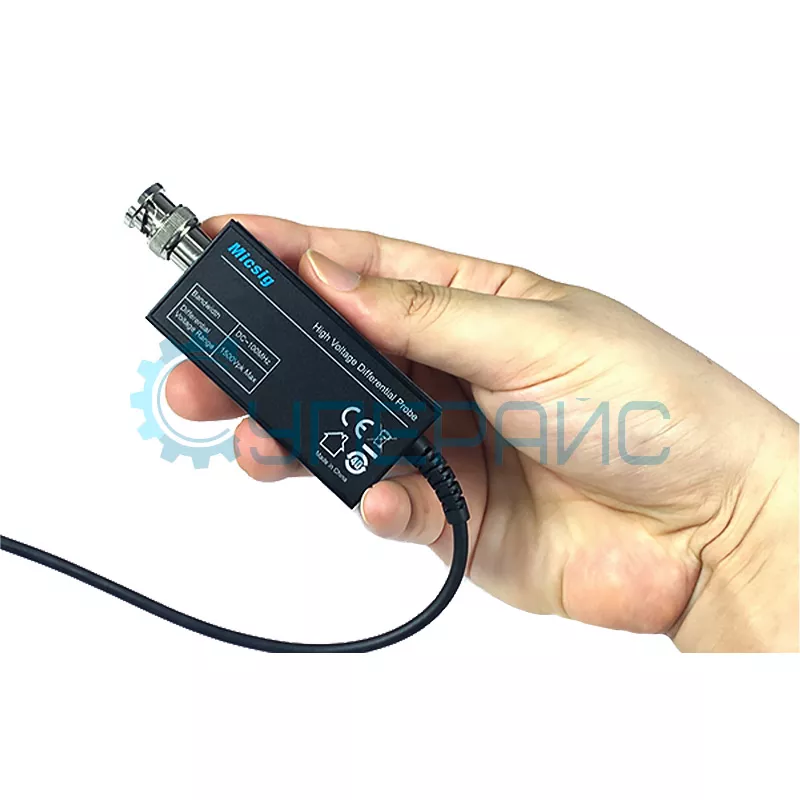

| Размер модуля управления | 91 x 33 x 15 мм |
| Габариты сигнальной коробки | 100 х 36 х 20 мм |

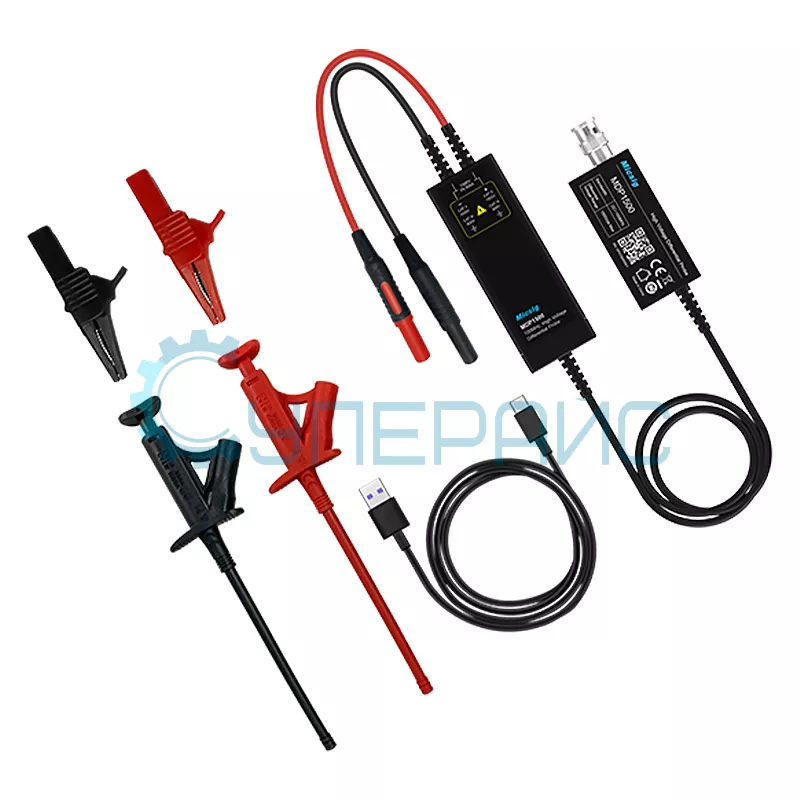

| Комплектация | пробник Micsig DP700 – 1 шт |
| Совместимость | Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Пробник к осциллографу Micsig
Достигните выдающейся производительности с преобразователем Micsig DP700 для вашего осциллографа. С полосой пропускания до 100 МГц и временем нарастания менее 3,5 нс, этот преобразователь обеспечивает высокую четкость и точность сигналов. Основные характеристики:
- Полоса пропускания 100 МГц - для анализа сигналов в широком диапазоне.
- Время нарастания ≤ 3,5 нс - обеспечивает мгновенный и точный отклик на изменения сигнала.
- Мигание светодиода - визуальное и звуковое оповещение о превышении диапазона.
- Энергоэффективность 2 Вт - низкое энергопотребление для долгого срока службы.
- Удобное подключение USB Type-C обеспечивает простоту и удобство использования.
Пробник к осциллографу Micsig - надежное устройство, обеспечивающее не только выдающуюся производительность, но и безопасность в работе, включая функции, такие как плавающий потенциал и проверка напряжения пробником. Все необходимое для эффективного использования вашего осциллографа.
Обзорная таблица пробников Hantek
| Характеристики | Micsig DP700 | Micsig DP701 | Micsig DP702 |
| Полоса пропускания | 100 МГц | 150 МГц | 200 МГц |
| Время нарастания | ≤ 3,5 нс | ||
| Затухание | 20x / 200x | ||
| Точность | ± 2 % | ||
| Максимальное дифференциальное напряжение | 70 В (20x) 700 В (200x) | ||
| Максимальное входное напряжение | CAT I 600 В CAT II 450 В | ||
| Шум | 20x: ≤ 0,9 мВ (средне кв) 200x: ≤ 0,4 мВ (средне кв) | ||
| Коэффициент синфазного отклонения (CMRR) | DC: > -80 дБ 100 КГц: > -60 дБ 10 МГц: > -30 дБ 100 МГц: > -26 дБ | ||
| Задержка | 20x: 11,99 нс 200x: 12,27 нс | ||
| Входной импеданс | 16 МОм / 1,5 пФ (дифференциальное) 8 МОм / 3 пФ (между входом и землей) | ||
| Сигнализация превышения диапазона | светодиод мигает, оповещение звуковым сигналом | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
